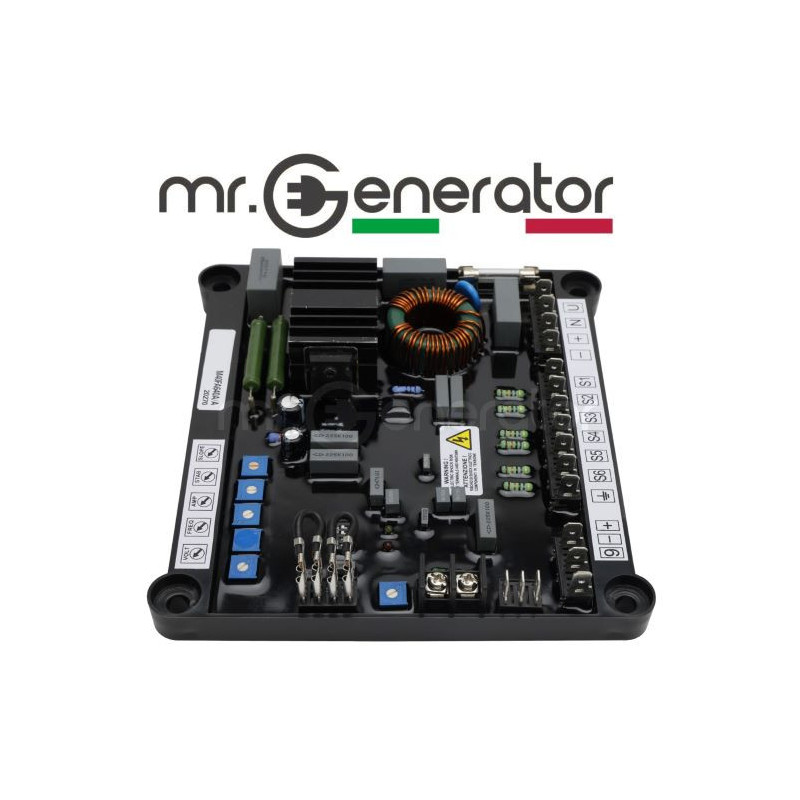

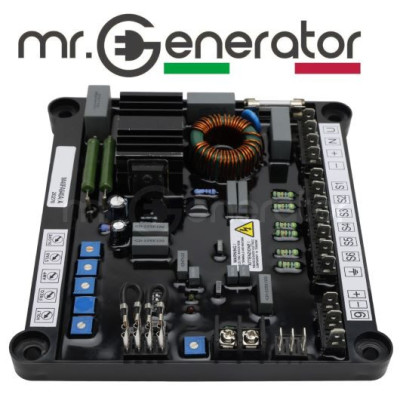

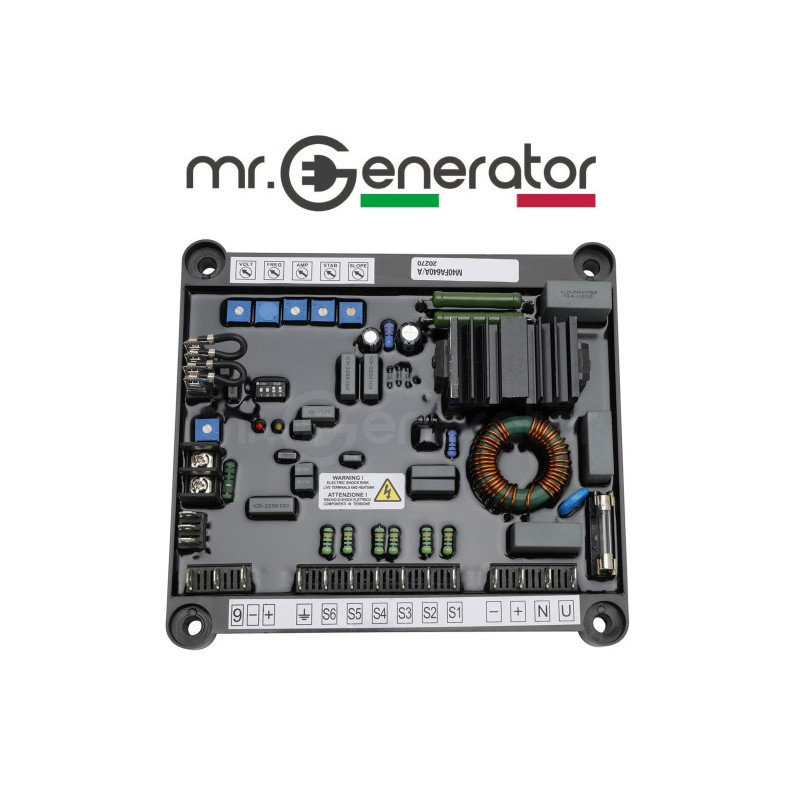

MARELLI M40FA640A " MARK I "

AVR REGOLATORE DI TENSIONE per GRUPPO ELETTROGENO modello M40FA640A " MARK I "

L’ AVR M40FA640A è un Automatic Voltage Regulator (AVR) progettato per mantenere stabile l’uscita di tensione di gruppi elettrogeni sincroni, compensando automaticamente variazioni di carico, tensione di rete e condizioni operative. Questo regolatore, noto anche come tipo “MARK I”, è stato adottato come parte OEM su molti alternatori della serie MJB di Marelli Motori e su altri generatori con frame size da 160 a 500, con potenze equivalenti da ~10 kVA fino a 2000 Kva.

Il dispositivo è durevole, isolato e progettato per resistere a condizioni ambientali difficili (alta umidità, polveri, atmosfera salina e vibrazioni), rendendolo ideale per installazioni industriali e civili.

Caratteristiche Tecniche Principali

Alimentazione e Sensing

• Tensione di alimentazione AVR: 170 – 277 VAC (±10 %, 50/60 Hz) tramite avvolgimenti ausiliari standard.

• Tensione di rilevamento:
  • Monofase o trifase: 170–270 VAC / 380–415 VAC / 440–480 VAC (±10 %).

• Frequenza operativa: 50 / 60 Hz.

Uscita Eccitazione (DC)

• Tensione massima DC: fino a ~80 V DC (continua).

• Corrente di campo:
  • Continua nominale: fino a 8 A DC.

  • Forcing (1 minuto): fino a 15 A DC.

• Resistenza campo eccitatore supportata: da 3.5 Ω a 20 Ω.

Prestazioni di Regolazione

• Precisione tensione: ±0,5 % da vuoto a pieno carico (per carico bilanciato e frequenza costante).

• Deriva termica: ±0,5 % con variazione ambiente di 50 °C.

• Tempo di risposta dinamico: ≈ 1 ciclo (≈ 16,6 – 20 ms).

Ambiente e Affidabilità

• Temperatura di esercizio: da −30 °C a +70 °C.

• Protezione contro vibrazioni: struttura isolata e robusta per uso industriale.

• Costruzione con PCB resinato per protezione contro umidità, polvere e sale.

Funzioni e Caratteristiche Aggiuntive

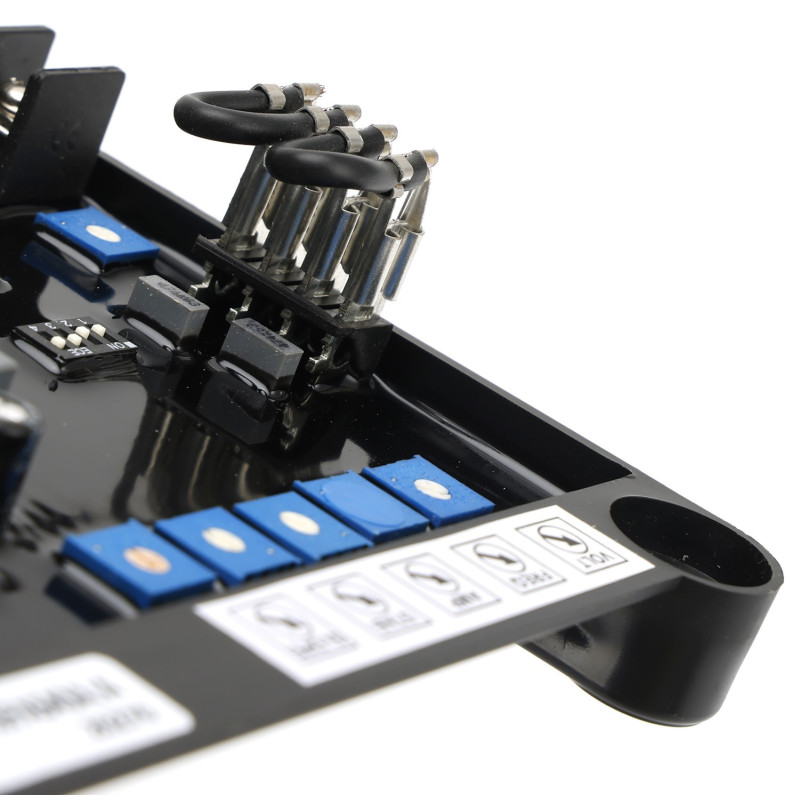

• Regolazione tramite potenziometro esterno (opzionale) per tarature di tensione e stabilità.

• Adattabile sia a generatori monofase che trifase, con sensori di tensione selezionabili in base al tipo di impianto.

• Circuito interno di limitazione sottofrequenza e protezione sovraeccitazione per preservare l’eccitatore.

Applicazioni Tipiche

Il regolatore M40FA640A è ideale per:

• Gruppi elettrogeni industriali con alternatore sincrono brushless.

• Sistemi monofase e trifase utilizzati in impianti civili, commerciali e industriali.

• Applicazioni in condizioni ambientali gravose (umidità, vibrazioni).

Vantaggi Commerciali

✔ Regolazione precisa e stabile della tensione di uscita.
✔ Affidabilità elevata anche in ambienti difficili.
✔ Compatibilità con una vasta gamma di generatori sincroni OEM.
✔ Installazione intuitiva e robusta, adatta anche a retrofit o sostituzioni rapide.

Specifiche Sintetiche

• Tensione di alimentazione : 170–277 VAC (50/60 Hz)
• Sensing :170–480 VAC monofase/trifase
• Tensione uscita: DC max ~80 V
• Corrente uscita DC: 8 A (continua), 15 A (1 min forcing)
• Precisione regolazione: ±0,5 %
• Temperatura esercizio: −30 °C / +70 °C
• Applicazione Generatore brushless monofase/trifase

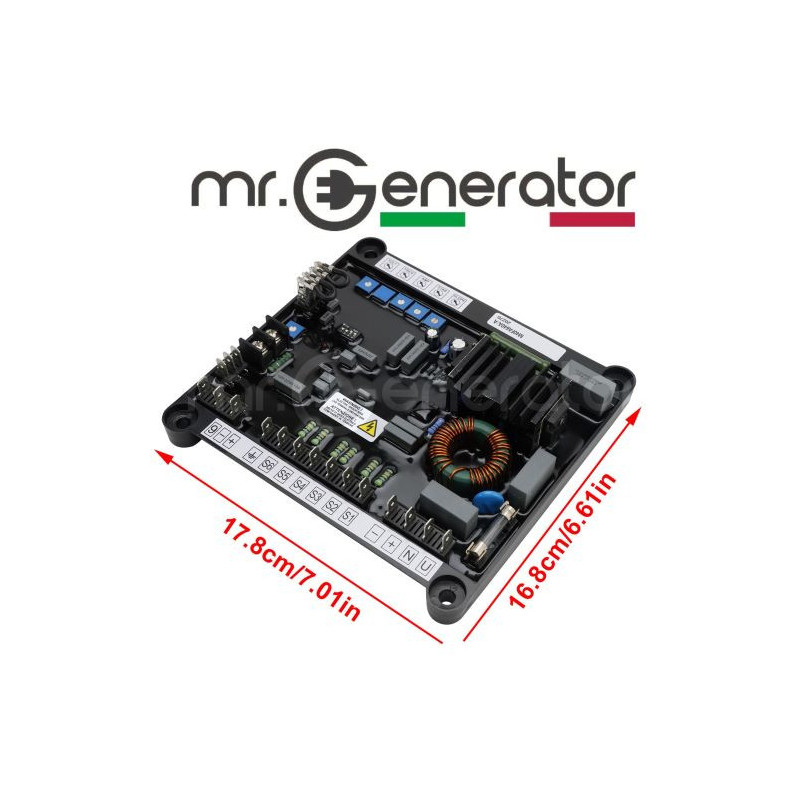

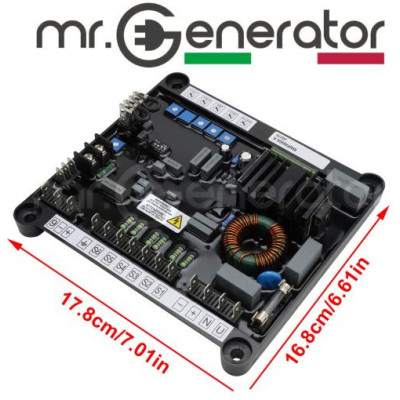

• Dimensioni : 178*168*110 mm
• Peso 670 g

Incluso nella fornitura:

1 * Regolatore automatico di tensione AVR M40FA640A

1 * Manuale, dichiarazione di conformità e schemi di collegamento

1 * scatola di imballaggio

Fattura e/o ricevuta fiscale, GARANZIA 24 MESI-IVA INCLUSA , CONSEGNA E RITIRO A DOMICILIO
